超純水應用中的氣體測量及溶解氧的重要性


00

重點關注

超純水中溶解氧對半導體制造的重要性



什么是超純水?

THIS IS TITLE



對于超純水沒有一個固定的定義,因為超純水的要求是由最終使用者的應用要求決定的。然而對任意一個最終用戶來說,一些要求是非常重要的,包括檢測和控制細菌擴散,微粒子污染,有機感染(典型的是總有機碳測量),金屬和陰離子感染。
這些不同的感染物取決于生產超純水的水的質量和傳送水的管道材料。超純水中的溶解氧可以供微生物的生長和擴散。因此為最大限度的降低超純水有機生物感染的概率,除去水中的溶解氧就很有必要了。



超純水應用領域

THIS IS TITLE





半導體工業      制藥工業

生物科技         實驗室


02



03



應用

Application



在超純水應用中需要測量什么氣體?

THIS IS TITLE



1、溶解氧;2、溶解臭氧;3、溶解氫和氮;



在超純水應用中為什么要測量溶解氧和溶解臭氧?

THIS IS TITLE



1、 減少超純水中的有機感染物。

2、 增加半導體的產出。

3、 在臭氧化過程之后,由于臭氧是應用中的不想要的感染物,所以必須被保持在一定濃度以下。


關于水中的溶解氣體:

無論何時氣體接觸到液體,都會試著溶解進液體,氣體的溶解量與氣體與液體的差壓成線性關系。當環境中的氣體接觸到水氣體便趨于溶解進液體。
大氣由約占79%的氮氣和21%的氧氣,和其他微量氣體組成,誰暴露在大氣中將包含這些氣體。
在1個標準大氣壓,25°C水中通常含有8.5 ppm溶解氧和14.5 ppm的溶解氮。



超純水在制藥工業中的應用

THIS IS TITLE

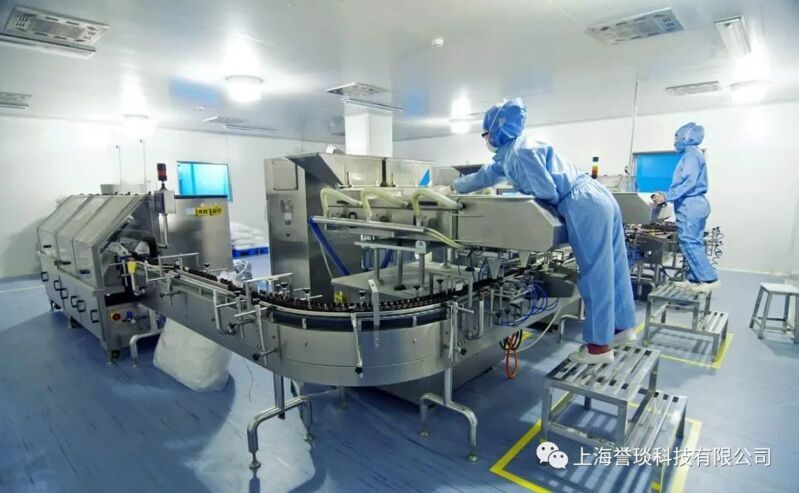

在制藥工業中,超純水在生產過程中被用作產品的一個部分。微生物,病原體,生物膜和孢子非常有害,因此必須要消除。為降低擴散風險,在生產過程中和制藥車間的清潔中,超純水被用于殺菌和注射。超純水需要除去水中的微量氧,為確保氧濃度降低到一個可以接受的限度,就需要高精度的測量設備。



超純水在半導體工業中的應用

THIS IS TITLE

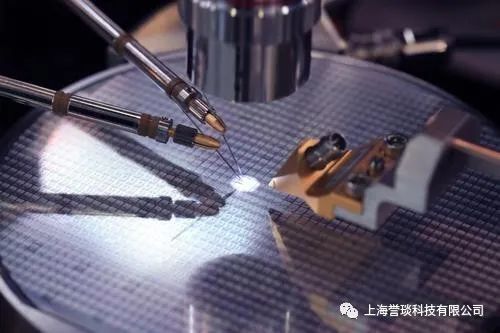

在半導體工業中,超純水被應用于化學處理過程的化學沖洗的很多生產步驟。在生產過程中,為消除感染物,準備生產處理所需要的表面,晶片通常需要被充分的清洗。取決于產品類型的不同,這些水處理過程可以被看做整個生產處理過程步驟的三分之一。一個典型的晶片廠每個月生產4萬個晶片,每天用掉7到11百萬立方的水,其中70%是超純水。

超純水的應用如此關鍵是因為以下幾個原因:

- 感染性微生物會在半導體表面造成一個不利的電路,造成短路并形成不能使用的芯片。

- 有機物體留下的微粒會影響生產過程和芯片的質量。

- 過高的溶解氧會潛在的改變已控制的氧化面厚度,進而改變集成電路的電流特性。


晶體熱氧化中溶解氧的影響:


半導體生產其中一步是熱氧化。在這一步驟中,晶片被高純化學物提前清洗,然后加熱放在擴散爐超純氧中:會在表面形成一定厚度的氧化膜,這層氧化膜非常重要,以便確保半導體根據需要的標準進行電流傳送的能力。
當放入水中,溶解氧使得晶片的氧化膜厚度增加,因此必須把溶解氧濃度降低到一定范圍。
當芯片晶體管密度增加,晶體管間寬度減少,水質要求就變得尤其重要。常規的微型芯片被裝進越來越小的設備中,給生產商帶來了越來越多的挑戰,包括提供關鍵的超純水。過去幾年里,工業技術的發展速度如此之快,純凈要求也不斷的重新修訂以盡量減少產后問題。因此發展趨勢是減少超純水中的有機和無機感染物,保持溶解氧濃度范圍在0.1-1.0 ppb。

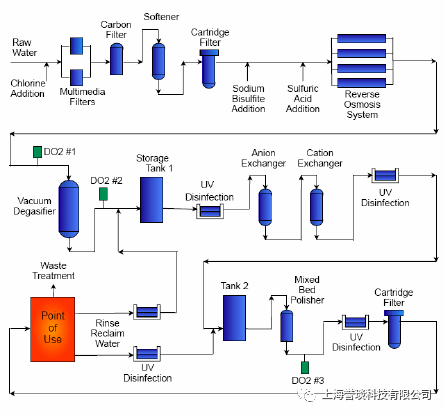

在半導體工業中典型的超純水處理系統設計遵循以下步驟(如下圖1):

04




超純水中氧氣測量

THIS IS TITLE





超純水的生產過程包括化學衛生處理(通常在制藥工業中),超純過濾(在半導體工業中居多),管道系統設計臭氧化和最優化。
典型地,根據需要的超純水質不同,城市用水需要一系列凈化處理步驟,包括大顆粒過濾,碳過濾,水軟化,反透析,紫外線照射,增澤和最后超純過濾。一些系統用彎曲環把水回流進儲藏位置,以供不斷循環,然而其他一些從超純水生產到使用都采用無回路系統。
傳統的超純水中除氧方法是用一個真空除氣器(圖1)。原理是用一個真空泵抽出水里面的氣體。傳感器就是在這時用來測溶解氧濃度,驗證這一步的有效性。
在除氣之前,通常溶解氧濃度在1個ppm以下,20ppb左右或更低。經過脫氣去離子后,超純水就需要準備好了。傳感器需要在這一步測量,以便證實溶解氧濃度足夠低。(1ppb或更低)



超純水中臭氧測量

THIS IS TITLE




臭氧是一種超強氧化氣體,用于殺菌和純凈超純水,消除微生物感染。在半導體工業和制藥行業中,臭氧化在超純水生產過程中被越來越廣泛的應用,當應用在半導體工業的時候,臭氧化通常在超純水存儲之前進行。

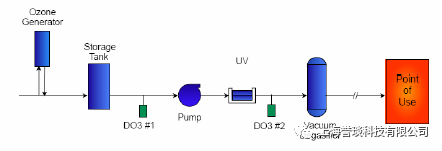

半導體工業中的典型臭氧化過程(如下圖2)

05

用一個臭氧機把氧轉換成臭氧。然后臭氧會接觸并溶于水。通常濃度在5到50個ppb不等。然后需要被從水中除去。當凈化完成后,紫外線被用來消除臭氧。由于臭氧在幾分鐘便可還原成氧并因此增加氧濃度,所以在這一環節剩余臭氧濃度越低越好。



超純水中氮氣和氫氣測量

THIS IS TITLE




在超純水生產過程中,氫氣被用來中和溶解氧。因此需要在生產過程中測氫。
通常水中含有溶解氮氣。氮氣有時候需要被測量,因為在一些工業應用中氮氣會是不需要的感染物。


針對半導體客戶,我們提供免費產品試用及測試服務!



1706076707784937



如果您想要了解更多的溶解氧測量及應用,歡迎你隨時聯系譽琰科技!
